Bij bijzondere of aanvullende eisen

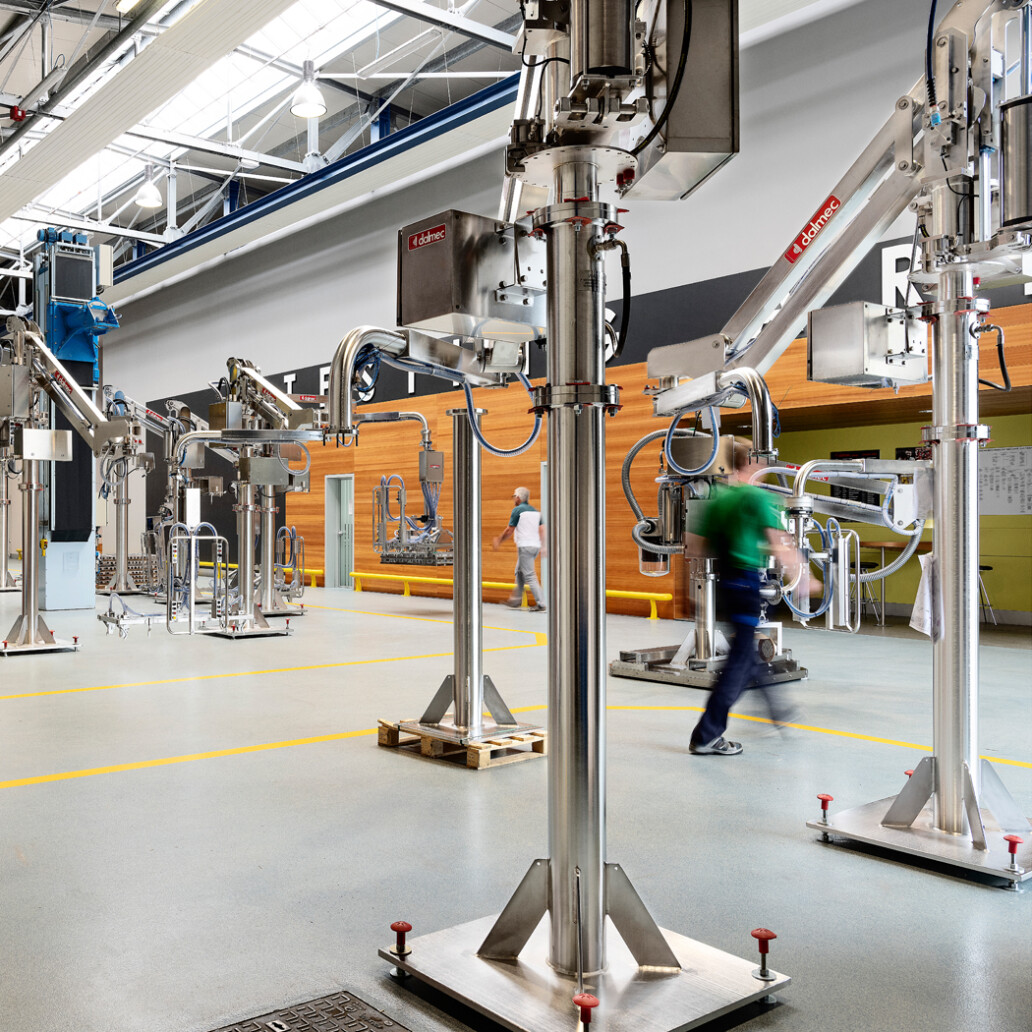

Speciale uitvoeringen

Standaard worden de balancers geleverd in een gelakt stalen uitvoering. De standaard kleuren van de balancer zijn RAL 1023 (geel) en RAL 3020 (rood). Als er aanvullende eisen worden gesteld ten aanzien van hygiëne, kleurstelling of als de balancer in een ATEX zone werkzaam is kan Dalmec de uitvoering van de balancer hierop aanpassen.

RVS

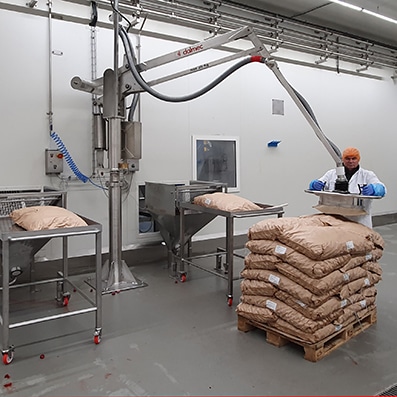

De balancer kan ook geheel in RVS worden geleverd. Deze versie wordt vaak ingezet als er eisen worden gesteld ten aanzien van hygiëne in de voedingsmiddelen, farmaceutische en chemische industrie. De constructie is opgebouwd uit AISI 304 RVS, specifieke onderdelen in AISI 420/421.

ATEX

Dalmec balancers kunnen geleverd worden in explosieveilige uitvoering met een ATEX-certificaat. Hierdoor zijn de balancers geschikt voor locaties met een classificatie voor zone 1 of 2. Het certificeren van de balancer gebeurt door een gekwalificeerde engineer van een notified body, conform de ann. IX 94/9/EC-ATEX Directive. Voor meer uitleg over de ATEX-richtlijnen, verwijzen wij u graag door naar de pagina ATEX.

ATEX richtlijn

ATEX staat voor ATmospheres EXplosives. Onder een explosieve atmosfeer verstaat men: een mengsel van brandbare stoffen in de vorm van gassen, dampen, nevels en stof, onder atmosferische omstandigheden, waarin de verbranding zich na ontsteking uitbreidt tot het gehele niet verbrande mengsel. De ATEX-richtlijn is dus van toepassing op alle plaatsen waar ontploffingsgevaar kan optreden. Dit kan een gasexplosiegevaarlijke omgeving zijn, maar ook een stofexplosiegevaarlijke omgeving. De werkgever moet een explosieveiligheidsdocument opstellen, waarin o.a. een identificatie en beoordeling van de explosierisico’s zijn opgenomen.

In de richtlijn 94/9/EG (ATEX-95) is omschreven aan welke essentiële veiligheid en gezondheideisen apparaten moeten voldoen, wanneer ze gebruikt worden op plaatsen waar een explosieve atmosfeer kan voorkomen. De richtlijn is onderverdeeld in twee materieelgroepen (groep I en II). Beide groepen zijn onderverdeeld in categorieën. Deze geven weer of een apparaat inzetbaar is in een atmosfeer met gas, nevel of damp (G) of met stof (D).


Groep 1 | MijnbouwGroep 2 | Alle andere plaatsen
2Zone 0(Gas) GZone 20(Stof) DZone 1(gas) GZone 21(Stof) DZone 2(Gas) GZone 22(stof) D
Categorie MCategorie 1Categorie 2Categorie 3
Hoog risico in mijnenMinder hoog risico in mijnenMachines met een zeer hoog beschermingsniveauMachines met een hoog beschermingsniveauMachines met een normaal beschermingsniveau

Zone 0 of 20 gas of stof voortdurend aanwezig (meer dan 1.000 uur per jaar)
Zone 1 of 21 gas of stof waarschijnlijk af en toe aanwezig (tussen 10 en 1.000 uur per jaar)
Zone 2 of 22 gas of stof indien aanwezig voor korte duur (minder dan 10 uur per jaar)

Materieelgroep II is onderverdeeld in drie gasgroepen, te weten:

  • IIA oa propaan, butaan kerosine
  • IIB oa ethyleen, zwavelwaterstof ethylether
  • IIC oa waterstof, acetyleen, zwavelkoolstof
    Er is nog geen onderverdeling voor stof. In de toekomst krijgen we te maken met een nieuwe materieelgroep, te weten materieelgroep III
  • IIIA stofdeeltjes met een diameter groter dan 0,5 mm
  • IIIB stofdeeltjes met een diameter kleiner dan 0,5 mm
  • IIIC elektrisch geleidende stoffen

Temperatuurklassen

Zodra een ontsteekbare gas- of stofwolk in aanraking komt met een voorwerp met een temperatuur die gelijk of hoger is dan de ontstekingstemperatuur, kan ontsteking plaatsvinden.


TemperatuurklasseMaximaal toelaatbare oppervlakte temperatuur
T1450
T2300
T3200
T4135
T5100
T685

Een voorbeeld van een ATEX-markering wordt dan als volgt:


II 2 G EEx c IIA T3
IIexplosiegroep II, bovengronds
2apparaatcategorie 2 zone 1
Ggas
EEx cbeschermingswijze c, Bescherming door constructieve veiligheid
IIAgasgroep IIA
T3temperatuurklasse T3

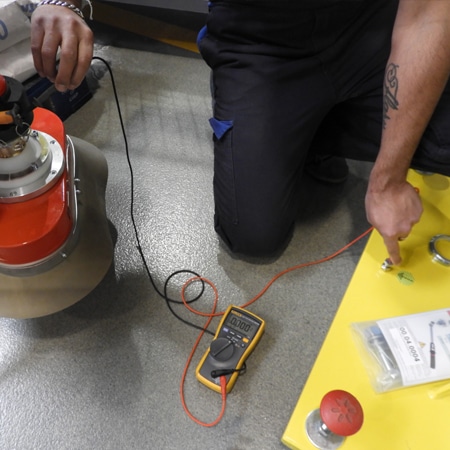

ATEX certificering door een notified body

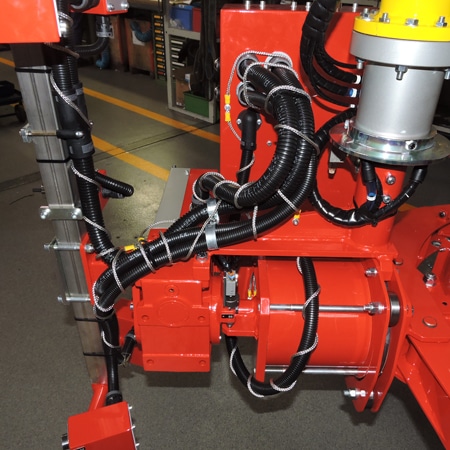

De lastopnemer is volledig geaard

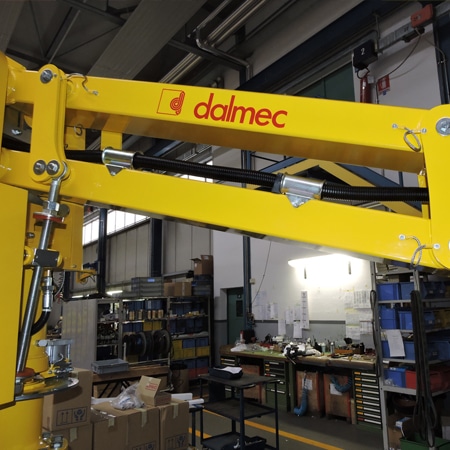

Alle bewegende onderdelen zijn onderling verbonden d.m.v. een aardedraad

Bent u op zoek naar maatwerk?
